EL UJT

EL UJT

Es un tipo de transistor que contiene dos zonas semiconductoras. Tiene tres terminales denominados emisor (E), base uno (B₁), y base dos (B₂). Está formado por una barra semiconductora tipo N, entre los terminales  B₁- B₂, en la que se difunde una región tipo P+, el emisor, en algún punto a lo largo de la barra, lo que determina el valor del parámetro η, standoff ratio, conocido como razón de resistencias o factor intrínseco.

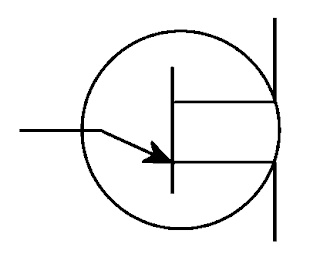

SIMBOLOGÍA

CIRCUITO EQUIVALENTE

Consiste en una placa de material ligeramente dopado de silicio tipo-n. Los dos contactos de base se unen a los extremos de esta superficie tipo-n. Estos se indican como B₁ y B₂ respectivamente. Un material de tipo p se utiliza para formar una juntura p-n en el límite de la varilla de aluminio y la placa de silicio tipo n. El tercer terminal llamado emisor (E) se hace a partir de este material tipo-p. El tipo n está ligeramente contaminado, mientras que el de tipo p está fuertemente contaminado. Como el tipo n está ligeramente dopado, ofrece una alta resistencia mientras que el material tipo-p, ofrece baja resistividad puesto que está fuertemente contaminado.

CURVA CARACTERISTICA

Fijándose en la curva característica del UJT se puede notar que cuando el voltaje V_EB1 sobrepasa un valor V_P de ruptura, el UJT presenta un fenómeno de modulación de resistencia que, al aumentar la corriente que pasa por el dispositivo, la resistencia de esta baja y por ello, también baja el voltaje en el dispositivo, esta región se llama región de resistencia negativa. Este es un proceso con realimentación positiva, por lo que esta región no es estable, lo que lo hace excelente para conmutar, para circuitos de disparo de tiristores y en osciladores de relajación.

FUNCIONAMIENTO

 Al aplicar una tensión V_CC al circuito serie R-C, formado por la resistencia variable R_S y el condensador C_S, dicho condensador comienza a cargarse. Como este condensador está conectado al emisor, cuando se supere la tensión intrínseca, el UJT entrará en conducción. Debido a que el valor óhmico de la resistencia R₁ es muy pequeño, el condensador se descargará rápidamente, y en el terminal de B₁ aparecerá un impulso de tensión. Al disminuir la corriente de descarga del condensador, sobre el emisor del UJT, por debajo de la de mantenimiento, éste se desceba y comienza otro nuevo ciclo de carga y descarga del condensador. Así, se consigue que en el terminal de la base 1 aparezca una señal pulsante en forma de diente de sierra, que puede utilizarse para controlar los tiempos de disparo de un SCR o de un TRIAC. Para regular el tiempo de disparo es suficiente con modificar el valor óhmico de la resistencia variable R_S, ya que de ésta depende la constante de tiempo de carga del condensador.

En la siguiente figura, se muestra una típica aplicación del generador de pulsos de diente de sierra con UJT para controlar el disparo de un SCR. Mediante este circuito controlamos la velocidad de un motor serie (o de cualquier otro tipo de carga: estufas, lámparas, etc) gracias a la regulación de la corriente que realiza sobre medio ciclo del SCR. Para controlar la velocidad del motor, basta con modificar la frecuencia de los pulsos en dientes de sierra, lo cual se consigue variando el valor del potenciómetro R_S.

CONTROL DE VELOCIDAD DE UN MOTOR MEDIANTE UN SCR Y UJT

APLICACIONES

Una de las aplicaciones del UJT más común es como generador de pulsos en diente de sierra. Estos pulsos resultan muy útiles para controlar el disparo de la puerta de TRIACS y SCR. En la siguiente figura, se muestra el esquema de uno de estos circuitos.

GENERADOS DE PULSOS EN DIENTE DE SIERRA MEDIANTE UJT

TABLA DE VALORES TIPICOS DEL UJT

PARAMETRO	SIMBOLO	VALORES TIPICOS
Coeficiente intrínseco	ƞ	0,7
Resistencia interbase	REG	7 KΩ
Corriente de pico	IP	1 µA
Corriente de valle	IV	10 mA
Corriente inversa de emisor	IEO	0,1 µA
Tensión de saturación de emisor	VEBI,SAT	1,5 V
Caída directa de la juntura de emisor	VO	0.6 V
Tensión de valle	VV	1,5 V
